Meterkast renovatie

Installatie & ICT
Stel dat u een oude woning heeft met een sterk verouderde groepenkast dan adviseren wij u deze te laten inspecteren.
Een groepenkast vervangen is meestal nodig wanneer u een oude woning heeft.
Er zijn een aantal gevallen waarbij u er niet onderuit komt om tot een vervanging over te gaan.
Denk hierbij aan een oude woning die door een verbouwing gemoderniseerd wordt of een complete nieuwe elektrische installatie krijgt, maar ook wanneer u de onderstaande aspecten tegen gaat komen.

  • Uitbreiding van uw elektrische apparaten.
  • Vervanging door ouderdom van de oude meterkast.
  • Uitbreiding keuken. ( vaatwasser, combi oven, keramische kookplaat )
  • Zonnepanelen.
  • Laadpaal t.b.v. auto.
  • Krachtstroomvoorzieningen.
  • Gas eraf, meer stroom nodig.

Als de oude groepenkast vervangen moet worden omdat deze simpelweg te weinig groepen heeft of is veroudert, dan kunnen de bestaande groepen meteen worden uitgebreid naar het vermogen wat u nodig dient te hebben. Ook is het mogelijk een deel van de groepenkast te vervangen of te laten uitbreiden, wat het allemaal weer een stukje goedkoper maakt.
Zelf een groepenkast of installatieautomaat gaan vervangen is niet echt een aanrader doordat u verstand moeten hebben van de volgende onderwerpen:

  • Weet u hoeveel groepen u nodig heeft? Denk hierbij aan de vaatwasser, wasmachine, combi oven, elektrische auto.
  • Heeft u 1 fase of 3 fase ( 220 V of 380 V ) aansluiting?
  • Heeft u een 1 of 3 fase meterkast nodig of een 1/3 meterkast?
  • Hoeveel aardlekschakelaars heeft u nodig?
  • Heeft u aardlekautomaten nodig?
  • Krijgt u, of heeft u een kookgroep nodig voor een inductiekookplaat?
  • Wilt u, of heeft u zonnepanelen of een laadpaal?
  • Aan welke eisen moet de meterkast eigenlijk voldoen.

Daarnaast staat een groepenkast van binnen onder spanning en voor de aardlekautomaat is dit mogelijk dodelijk afhankelijk hoe de stroom uw lichaam verlaat.
Als installateur zijn wij bevoegd om dit soort risico's uit te sluiten en de spanning op de meterkast tijdelijk uit te schakelen.
Een kleine fout kan u al fataal worden als u werkt aan een meterkast onder spanning.
Tevens zal een verzekering bij calimiteiten zoals bij brand niet uitkeren als mocht blijken dat door een niet bevoegd persoon de meterkast is aangepast.
Degene die als laatste werkzaamheden verricht aan een meterkast is en blijft verantwoordelijk voor de gehele installatie.
Hierdoor archiveren wij alle door ons geplaatste meterkasten d.m.v. gemaakte foto's en plaatsen wij een zegel.
Hoofdschakelaar

Het is nu verplicht een hoofdschakelaar te hebben in uw groepenkast.
Als u de hoofdschakelaar omzet wordt de toevoer van stroom onderbroken en kan er veilig gewerkt worden aan uw elektrainstallatie.
Wat ook een zeer goede veiligheid van deze schakelaar is, dat mocht u kortsluiting hebben u met één beweging alle stroom toevoer naar uw woning uitschakelt.

Aardlekschakelaar

Een aardlekschakelaar is sinds 1976 al verplicht in groepenkasten echter komen wij nog veel oude stoppenkasten van voor die tijd tegen zonder aardlekschakelaar, iets wat levensgevaarlijk is!
De aardlekschakelaar zorgt ervoor dat bij een lekstroom van max. 30mA de stroom zal worden uitgeschakeld waardoor u geen gevaar loopt bij onder spanning staande apparaten.

Hoeveel groepen zijn er voor u woning nodig?

De gemiddelde berekening die er gebruikt wordt voor een woning is als volgt.
De meeste installatieautomaten zijn 16 ampère waardoor de maximale belasting die de groep kan hebben ( 16 x 230 Volt ) = 3680 Watt is.
Wilt u bijvoorbeeld een nieuwe keuken plaatsen dan kijkt u op de nieuwe apparatuur wat het vermogen is van het apparaat.
Op een vaatwasser, oven, koelkast, combimagnetron, wasmachine of droger staat exact vermeld hoeveel Watt deze gebruiken.
U moet ervan uitgaan dat alle apparatuur op 1 groep tegelijkertijd moet aan kunnen staan en hierdoor niet meer dan 3680 Watt word verbruikt.
Hierdoor zult u zien dat veel apparaten een eigen groep nodig zullen hebben.
Een ( inductie ) kookplaat heeft zelfs twee groepen nodig wat ook wel een kookgroep word genoemd.
Heeft u een 3 fase meterkast dan dient u rekening te houden dat o.a. inductie kookplaten anders dienen te worden aangesloten.
Veel van dit soort apparaten werken ook op 3 fases en hebben dan een 3 fase aardlekautomaat nodig.

Zonnepanelen & Laadpalen

Voor zonnepanelen worden vaak aardlekautomaten toegepast van 16Ah / 100mA met een C karakteristiek.
Van groot belang is dat bij het plaatsen van zonnepanelen de rest van uw groepenkast de opgewekte stroom wel kan verwerken.
Een hoofdschakelaar is in de meeste gevallen 40Ah en deze kan al snel te klein zijn in de nieuwe situatie.
Laat hier vooraf goed na kijken want veelal wordt dit over het hoofd gezien.
Een laadpaal plaatsen voor uw elektrische auto betekend een aanpassing van uw groepenkast.
Laadpalen werken zowel op een 1 als op een 3 fase aansluiting echter zal het opladen van uw auto veel meer tijd kosten bij een 1 fase aansluiting.
Bij een 1 fase aansluiting dient er een extra 16Ah installatieautomaat geplaatst te worden en afhankelijk van uw groepenkast indeling nog een extra aardlekschakelaar.
Uw heeft dan 16Ah beschikbaar maar dat kan bij het gebruik van alle apparatuur in uw woning al snel uw hoofdzekering doen overbelasten.
De nieuwe laadpalen meten uw verbruik in woning en sturen dan minder stroom naar uw auto met het gevolg een nog langere laadtijd.
Bij een drie fase aansluiting heeft u 3x 16Ah ter beschikking en zal uw auto veel sneller opladen.
Denk bij de aanschaf van een elektrische auto hier goed over na want het zijn extra kosten voor de aanpassing / vervanging van uw meterkast.
Gas eruit / Stroom erin

Over een paar jaar gaat de gaskraam dicht, maar waar halen we dan alle stroom vandaan.
Het huidige stroomnetwerk wat in de grond ligt zal de toenemende vraag niet aan kunnen.
Hierdoor zal er in het grond nog veel moeten worden aangepast, want met een enkele fase in uw meterkast van 35Ah gaat u het straks niet meer redden.
De verwachting is dan ook om straks alle huizen op een 3 fase ( 3x 230V ) aansluiting aan te gaan sluiten waardoor de meeste groepenkasten moeten worden aangepast.
Bij een koopwoning, zal uw huidige 1 fase groepenkast moeten worden vervangen voor een 3 fase uitvoering.
Een groepenkast op 3 fases verdeelt de stoom over het aantal groepen die u heeft.
Hierdoor krijg u i.p.v. 1x 35Ah, 3x 25Ah ter beschikking waardoor u meer stroom kunt gaan afnemen en/of gaan leveren met uw zonnepanelen.
Onze 3 fase groepenkast wordt nu aangesloten op uw 1 fase aansluiting maar dit bespaart u in de toekomst veel geld.
Indien u uw oude meterkast wilt gaan vervangen, kies dan nu al voor een 3 fase uitvoering want dan bent u klaar voor de toekomst.

Hieronder een voorbeeld van de opbouw van een 1 & 3 fase meterkast.


Aansluiten nieuwe groepenkast

Bij het vervangen hoort natuurlijk ook het aansluiten van de groepenkast en dit vergt zoals u kunt lezen de nodige kennis.
Bij het aansluiten moet er aan meerdere aspecten gedacht worden zoals de aarding, en een juiste verdeling van de groepen.
Bij het samenstellen van een groepenkast is het belangrijk dat er een goede verdeling van stroom capaciteit wordt gemaakt.
U wilt immers niet dat als uw wasmachine en droger tegelijkertijd aan staan dat uw groepenkast overbelast raakt.
Door een goede stroomverdeling te maken over het aantal groepen die u krijgt, kunt u met een gerust hard stofzuigen terwijl de droger en/of vaatwasser aan staan.
Het aansluiten van uw groepenkast kunt u het beste door een elektricien laten uitvoeren.
Omdat een elektricien exact weet hoe hij het stroomverbruik moet verdelen komt u in een later stadium niet in de problemen terecht.
Het aansluiten van een enkele automaat is natuurlijk niet zo moeilijk maar het vervangen van een groepenkast vraagt toch de nodige vakkennis.
Werkzaamheden aan groepenkasten betekent vaak werken met bekabeling die onder spanning staat omdat u die niet kunt uitschakelen.
Bij aanraking van bekabeling onder spanning voor de aardlekschakelaar / hoofdschakelaar is dit hoogst waarschijnlijk dodelijk. ( PAS HIER MEE OP !! )
Onze groepenkasten worden vanaf de hoofdschakelaar naar alle componenten voorbereid met de voorgeschreven 6mm2 bedrading.
Ook een goede aarding is een belangrijk onderdeel voor de juiste werking van een groepenkast welke door ons altijd wordt getest.
De aarding zorgt ervoor dat u immers niet onder stroom komt te staan.

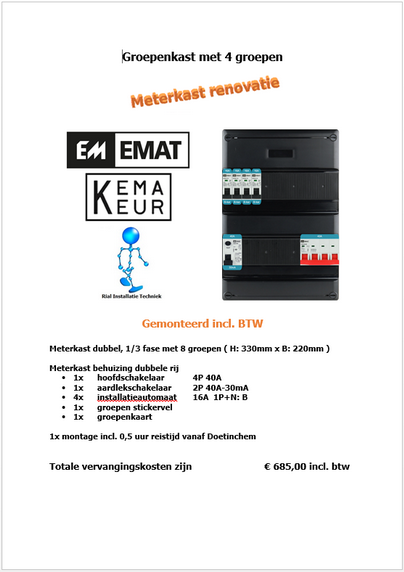

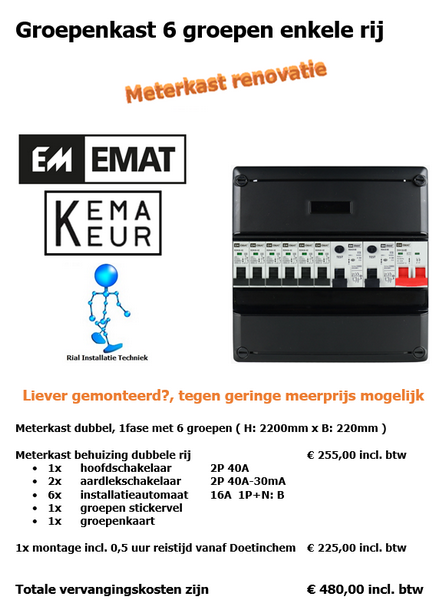

Onze richtprijzen voor renovatie meterkast

Wat is de prijs van een groepenkast vervangen en hoeveel groepen heeft u nu daadwerkelijk nodig voor uw woning?
We geven u een klein voorbeeld van de gemiddelde prijzen die wij berekenen met het verschillend aantal groepen wat u nodig heeft:









De vermelde prijzen zijn incl. voorrijkosten met een maximale reistijd van 30 minuten gerekend vanaf Doetinchem.

Noot: Eventuele parkeerkosten in binnensteden worden aan uw doorberekend.

Tot slot

Het vervangen en aansluiten van de nieuwe groepenkast kunt u het beste door een elektricien laten uitvoeren.
Een elektricien weet exact hoe hij de stroom moet verdelen over de nieuwe groepen en voorkomt hiermee een overbelasting van de componenten.
De persoon die uw groepenkast als laatste heeft aangepast blijft bij calamiteiten aansprakelijk voor eventueel gemaakte fouten.
Indien uzelf als onbevoegd persoon uw groepenkast aanpast c.q. vervangt bent uzelf aansprakelijk bij calamiteiten en zal een verzekering niet uitkeren.
